Применение комплексной автоматизации «SmartPool» позволит отказаться от использования следующих устройств:
— блок управления циркуляционными насосами с датчиком потока;
— станция контроля рН/Rx/Cl с датчиками и насосами дозирования;
— станция дозирования флокулянта;
— блок управления уровнем воды в переливной ёмкости с датчиками;
— блок контроля температуры с датчиком;
— силовой электрический щит.

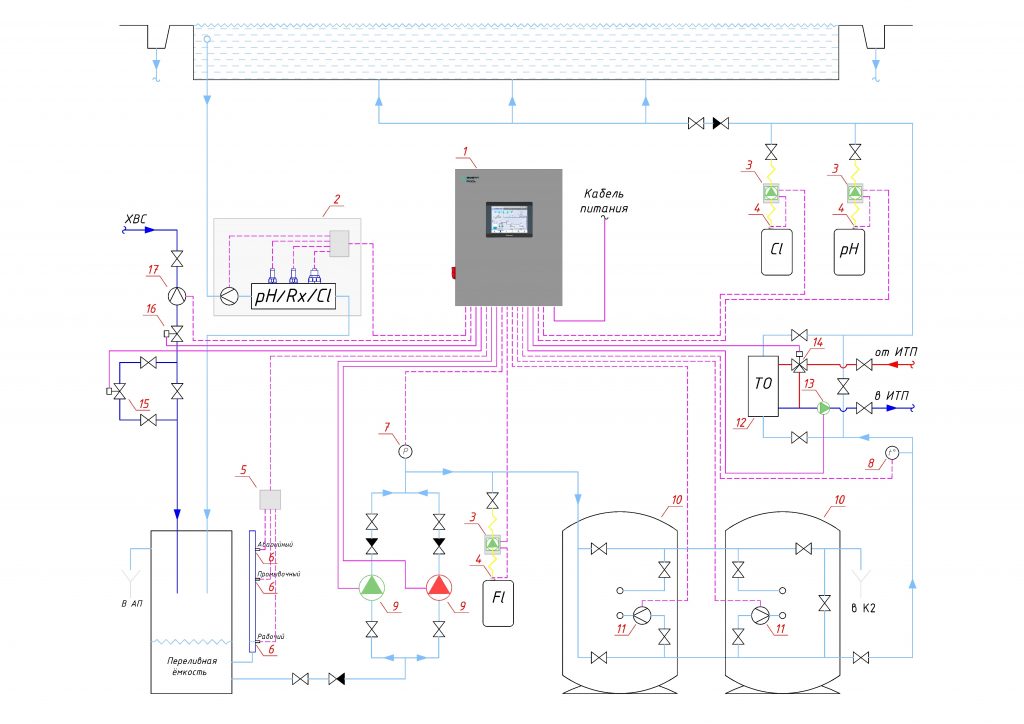

Рекомендованная технологическая схема водоподготовки при установке «SmartPool» в базовой комплектации.
Условные обозначения:
Оборудование, входящее в базовую комплектацию «SmartPool»
1. Шкаф управления с сенсорным дисплеем 9,7″;
2. Панель для измерения pH/Rx/Cl в комплекте с датчиками — 1 компл.;
3. Насос дозирования химических реагентов — 3 шт.;
4. Штанга забора хим.реагента с датчиком уровня — 3 шт.;
5. Клеммная коробка для контроля уровня воды в переливной ёмкости — 1 шт.;
6. Бесконтактные датчики уровня воды для смотровой трубы — 3 шт.;
7. Датчик давления воды — 1 шт.;
8. Датчик температуры — 1 шт.;
Исполнительное оборудование водоподготовки
9. Насосы циркуляционные — 2 шт.;
10. Фильтры песчаные — 2 шт.;
11. Расходомер с импульсным выходом — 2 шт.;
12. Теплообменник;
13. Повысительный насос теплоносителя;
14. 3-хходовой регулирующий клапан с электроприводом;
15. Клапан подпитки шаровый с электроприводом;
16. Клапан аварийный электромагнитный нормально закрытый;
17. Счётчик исходной воды с импульсным выходом.
Настройка параметров и работа с системой осуществляется с помощью сенсорной панели управления.
